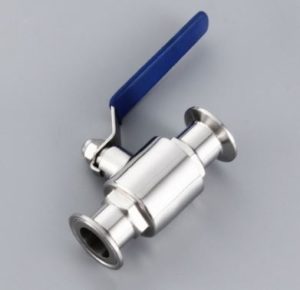

 Van bi inox vi sinh

 1. Van bi inox vi sinh là gì?

Van bi inox vi sinh là  một thiết bị vi sinh dùng để kiểm soát lưu lượng dòng chảy trong đường ống. Được sản xuất từ vật liệu inox 304, 316, đảm bảo độ bóng bề mặt cao và chống chịu nhiệt, áp suất và ăn mòn tốt. Có nhiều kiểu điều khiển như là dạng tay gạt, điều khiển khí nén, điều khiển điện từ.  Van dễ tháo lắp, bảo dưỡng và thay thế, nên được ứng dụng rộng rãi trong công nghiệp hóa chất,thực phẩm…

2. Cấu tạo van bi

Bộ điều khiển: Tay cầm hoặc bộ điều khiển điện từ, khí nén

Thân van: Làm bằng vật liệu inox 304 hoặc 316. Bao bọc các thành phần ở bên trong van.

Trục van: Là trục thẳng đứng chính giữa van, có tác dụng liên kết giữa bộ điều khiển và quả bi

Quả bi: Dạng quả bi rỗng, lắp phía trong thân van, gắn với trục. Có tác dụng ngăn chặn hoặc điều tiết dòng chảy đi qua.

Gioăng: Gioăng dùng để làm kín van, ngăn quá trình rò rỉ thất thoát dòng chảy. Thường là gioăng silicon hoặc gioăng PTFE

3. Cơ chế hoạt động

Ở trạng thái bình thường, van đóng. Quả bi rỗng chặn hoàn toàn trong thân van, ngăn chặn dòng chảy đi qua.

Khi mở, bộ điều khiển xoay qua trái hoặc phải 1 góc 90 độ, lúc này van mở hết cỡ. Lưu lượng dòng chảy đi qua nhiều nhất.

Khi muốn tăng, giảm lưu lượng,  xoay bộ điều khiển 1 góc nhỏ. Trục van và quả bi xoay để tăng, giảm các kẽ hở trong van, điều tiết dòng chảy đi qua.

4. Phân loại van bi inox vi sinh

Van tay gạt vi sinh ( Van khóa vi sinh)

Tay gạt được làm bằng inox, bọc bằng cao su dẻo loại tốt. Dùng lực tay để điều khiển đóng mở van.

Van bi vi sinh điều khiển khí nén

Van bi vi sinh điều khiển điện

5. Thông số kỹ thuât:

Size: DN15-DN100
Gioăng: NBR, PTFE, EPDM..
Vật liệu van: inox 304, 304L, 316L….
Bề mặt: bóng mờ, bóng gương
Áp suất: 10bar
Nhiệt độ max 200C
Đầu khí nén inox
Lực nén: 100bar
Nguồn cấp khí nén: Mix 4bar, max 8bar

6. Ưu điểm của van bi vi sinh

• Dễ tháo lắp, dễ vận hành
• Chống chịu nhiệt tốt, chống ăn mòn, chịu được áp suất cao
• Hoạt động được trong các môi trường khí hơi, áp suất, hóa chất
• Độ bền, đảm bảo vệ sinh tốt
• Độ bóng bề mặt cao

7. Ứng dụng van bi inox

Van bi vi sinh được ứng dụng rộng rãi trong các đường ống dây chuyền sản xuất. Đặc biệt là các ngành yêu cầu đảm bảo sạch sẽ vô trùng như thực phẩm, dược phẩm, lọc nước, hóa chất…
